示例使用PLC型号为H224，使用气压表型号为SP-15P030R。

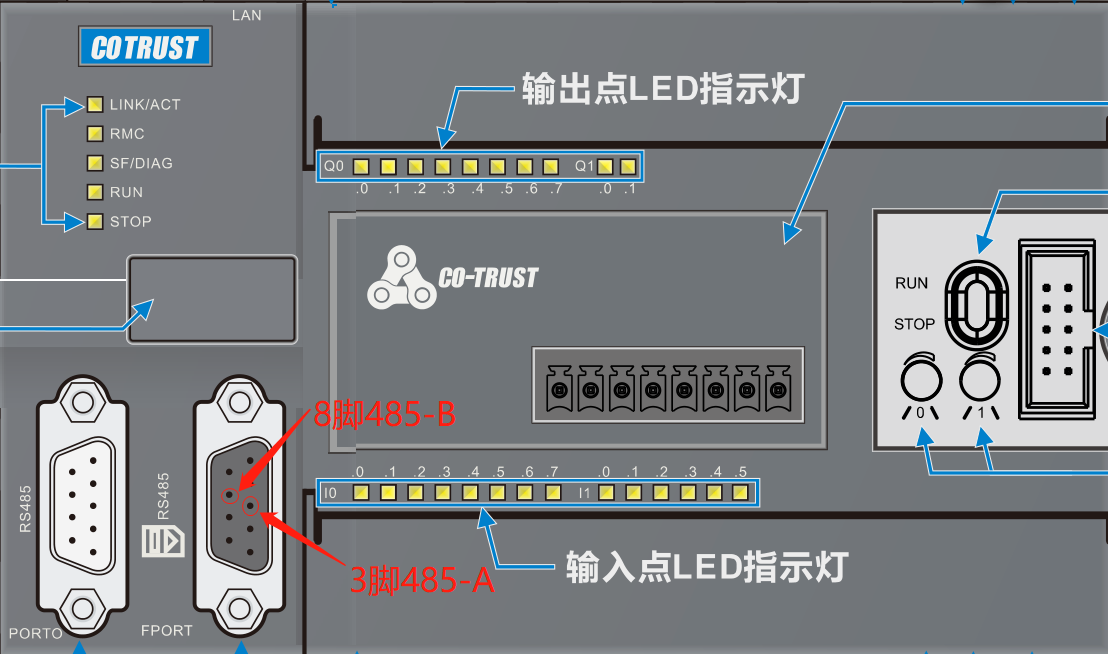

如下图一所示，PLC的照片，其中RS485的接口有2个，黑色的气压表的485-A(白色线)，485-B（橙色线）与PLC的FPORT接口的3脚和8脚连接。
由于本款PLC只支持MODBUS TCP，而气压表使用的是MODBUS RTU。所以只能使用PLC的RS485中的自由口，也就是图一中的黑色的接口。

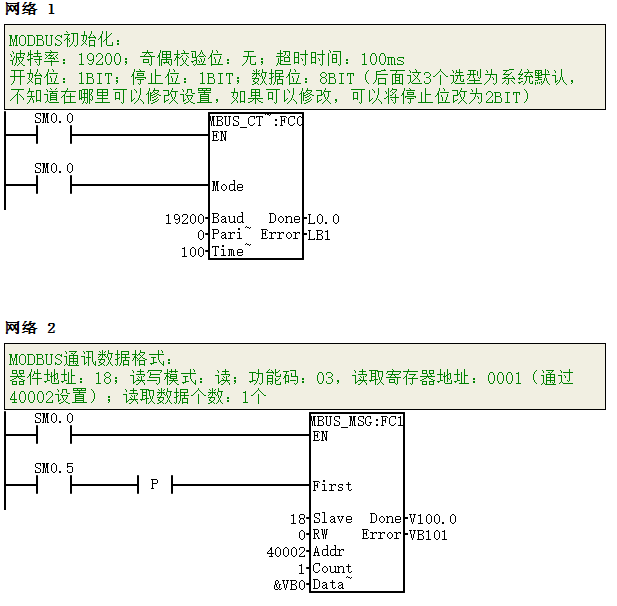

PLC程序如图二所示。
PLC例程可通过如下链接下载。
图一
图二
